شرح

هیدرولیک شکست-ترمزهای ایمن فنری هستند-، سیستم‌های ترمز آزاد هیدرولیک-برای ایجاد ترمز خودکار در هنگام کاهش فشار هیدرولیک طراحی شده‌اند.

حالت عملیات:معمولاً بسته است (فشار-برای ترمز فوری در صورت کاهش فشار هیدرولیک اعمال می‌شود).

سازگاری با ضخامت دیسک:پروفیل های 15 یا 30 میلی متری بهینه شده.

محدوده نیروی گیره:1,650 نیوتن تا 288,000 نیوتن (پیکربندی‌های سنگین سفارشی موجود است).

نحوه عملکرد ترمزهای ایمن هیدرولیک{{0}

• فشار هیدرولیک میله پیستون را جمع می کند و بازوهای ترمز را باز می کند.
• دیسک ترمز در حین کار عادی آزادانه می چرخد.
• فشار هیدرولیک از بین می رود، یا سیستم خاموش می شود.
• فنرهای دیسکی بازوهای ترمز را فشار می دهند و لنت های ترمز را روی دیسک فشار می دهند.
• تجهیزات به طور ایمن سرعت خود را کاهش داده و متوقف می شود.

ویژگی ها

پاسخ سریع
زمان پاسخ 0.15-0.2 ثانیه برای ترمز فوری در هنگام برق یا خرابی هیدرولیک.

نظارت هوشمند
حسگرهای PLC یکپارچه، وضعیت ترمز{0}}در زمان واقعی و نظارت بر سایش لنت را ارائه می‌کنند.

عمر طولانی خدمات
پدهای آلی/سینتر شده{0}مقاوم در برابر سایش، ضریب اصطکاک پایدار و نیازهای تعمیر و نگهداری را کاهش می‌دهند.

خطای خودکار-محافظت ایمن

وقتی فشار هیدرولیک از دست می‌رود-طراحی اعمال‌شده فنر به‌طور خودکار ترمز را درگیر می‌کند.

ترمز ایمن نارسایی هیدرولیک-

5SH/450SH/4SH/3SH هیدرولیک خطا-ترمز ایمنفنر- اعمال شده، به صورت هیدرولیکی آزاد می شود - مناسب برای ضخامت دیسک: 15 میلی متر یا 30 میلی متر

product-1200-917

داده های فنی

	5SH	450SH	4SH	3SH
حداکثر نیروی ترمز (N)	1650	3340	5880	10170
فشار رهاسازی (بار)	100	100	100	100
زمان پاسخ (ها)	0.15	0.15	0.2	0.2
وزن (کیلوگرم)	27	28	62	95

قطر دیسک Φ B (mm)		315	355	400	450	500	560	630	710	800
5SH	حداکثر گشتاور ترمز (Nm)	190	220	260	300	340	390	460
	A(mm)	159	165	172	179	187	195	206
	C(mm)	99	119	142	167	192	223	258
450SH	حداکثر گشتاور ترمز (Nm)	380	450	510	600	680	770	900	1030	1180
	A(mm)	159	165	172	179	187	195	206	218	231
	C(mm)	99	119	142	167	192	223	258	298	344
4SH	حداکثر گشتاور ترمز (Nm)				950	1120	1270	1500	1750	2000
	A(mm)				225	232	241	251	262	274
	C(mm)				133	157	185	218	256	299
3SH	حداکثر گشتاور ترمز (Nm)				1600	1820	2100	2500	2900	3350
	A(mm)				287	295	305	317	331	346
	C(mm)				103	127	155	188	226	269

جدول ابعاد کلی

مدل	E	F	G	H	K	M	N	S	T	R	d	m	n	درجه
5SH	200	245	155	15	280	15	87.5	175	120	200	15	42	90	13 درجه
450SH	200	245	155	15	280	15	87.5	175	120	200	15	42	90	13 درجه
4SH	260	355	85	20	343	20	117.5	210	165	270	22	57	122	17 درجه
3SH	360	490	80	25	435	20	117.5	210	165	270	22	68	128	20 درجه

توجه: مدل های خاص و ابعاد سازه بدون اطلاع قبلی قابل تغییر هستند.

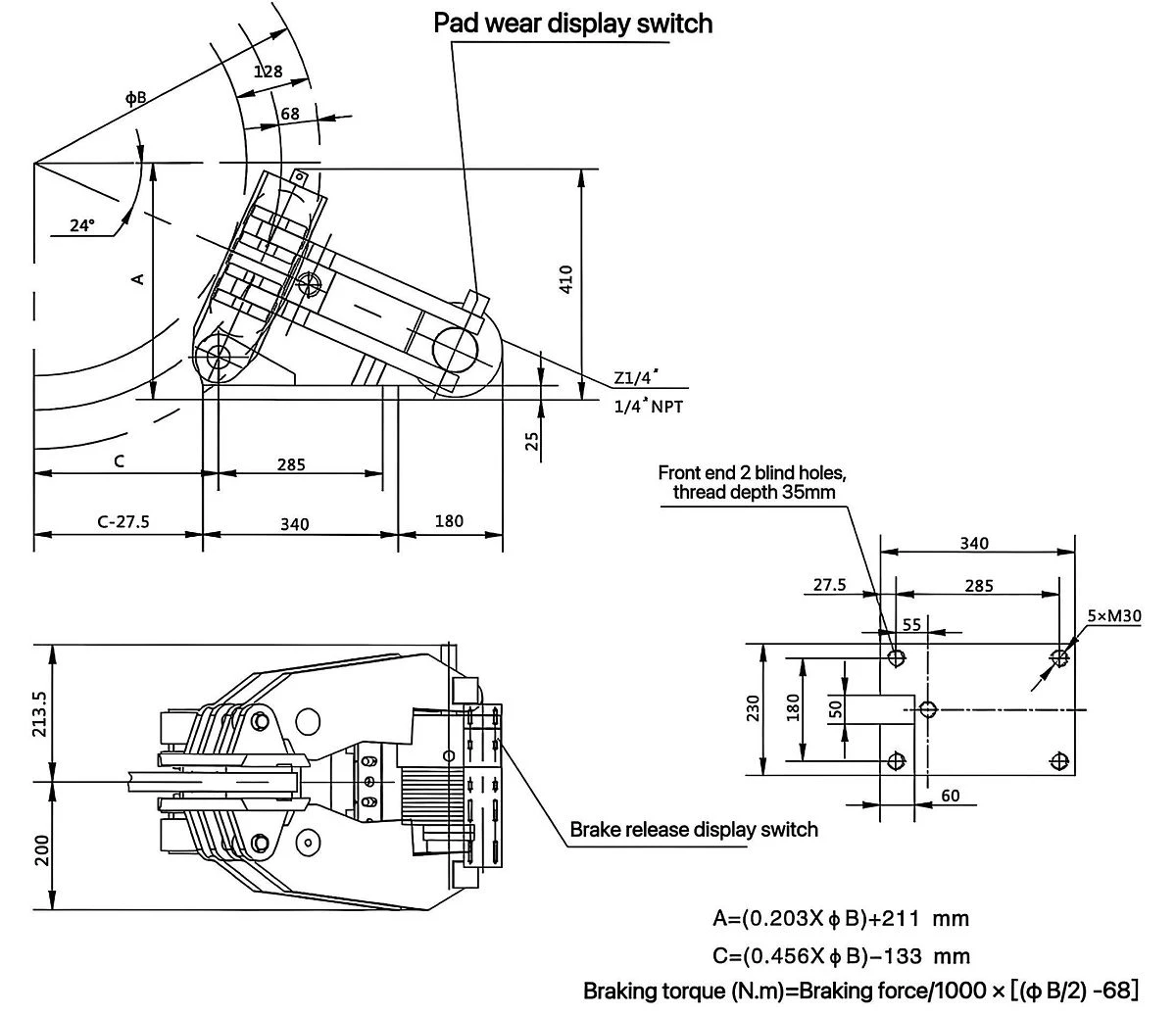

خرابی هیدرولیک ST1SH/ST2SH/ST3SH{3}}ترمز ایمن

فنر- اعمال شده، به صورت هیدرولیکی آزاد می شود - مناسب برای ضخامت دیسک: 30 میلی متر

product-1200-1037

داده های فنی

	ST1SH		ST2SH		ST3SH
حداکثر نیروی ترمز (N)	ترمز اضطراری	ترمز سرویس	ترمز اضطراری	ترمز سرویس	ترمز اضطراری	ترمز سرویس
	35000	25000	70000	50000	147000	105000
فشار رهاسازی (بار)	100		100		100
زمان پاسخ (ها)	0.2		0.2		0.2
وزن (کیلوگرم)	117		117		118

توجه: مدل های خاص و ابعاد سازه بدون اطلاع قبلی قابل تغییر هستند.

خرابی هیدرولیک ST4SH-ترمز ایمن

فنر- اعمال شده، به صورت هیدرولیکی آزاد می شود - مناسب برای ضخامت دیسک: 30 میلی متر

product-1200-1104

اطلاعات فنی سری ST4SH

حداکثر نیروی ترمز
برای ترمز اضطراری استفاده می شود	N	120000 (پد A) ST4-A
برای ترمز کاری استفاده می شود	N	90000 (pad M) ST4-M

ترمز * فاصله بین پد و دیسک: 1 میلی متر
فشار را رها کنید	نوار	100
ظرفیت جابجایی کاملاً آزاد شده	سانتی متر	110 هر پیستون 55cm³
حجم کل سیلندر	سانتی متر	408 هر پیستون 204cm³
زمان پاسخگویی A	s	0.2
وزن C	کیلوگرم	285

خرابی هیدرولیک ST5SH-ترمز ایمن

فنر- اعمال شد، به صورت هیدرولیکی آزاد شد

product-1200-1188

اطلاعات فنی سری ST5SH

حداکثر نیروی ترمز
برای ترمز اضطراری استفاده می شود	N	293000 (پد A) ST5-A
برای ترمز کاری استفاده می شود	N	220000 (pad M) ST5-M

ترمز
فشار را رها کنید	نوار	190
ظرفیت جابجایی کاملاً آزاد شده	سانتی متر	120 هر پیستون 60cm³
حجم کل سیلندر	سانتی متر	678 هر پیستون 339cm³
زمان پاسخگویی	s	0.2
وزن	کیلوگرم	440

توجه: مدل های خاص و ابعاد سازه بدون اطلاع قبلی قابل تغییر هستند.

خرابی هیدرولیک ST10SH/ST16SH/ST25SH/ST40SH{4}}ترمز ایمن

فنر- اعمال شد، به صورت هیدرولیکی آزاد شد

product-1200-632

فرمول گشتاور ترمز: پیچ های اتصال:ST10SH: گشتاور ترمز (Nm)=نیروی ترمز/1000 × (Φ B/2-75) ST10SH: 8 واحد پیچ M24، درجه 12.9، گشتاور سفت کردن: 1000 نیوتن. مترST16SH: گشتاور ترمز (Nm)=نیروی ترمز/1000 × (Φ B/2-90) ST16SH: 8 واحد پیچ M30، درجه 12.9، گشتاور سفت کردن: 1350 نیوتن. مترST25SH: گشتاور ترمز (Nm)=نیروی ترمز/1000 × (Φ B/2-90) ST25SH: 8 واحد پیچ M30، درجه 12.9، گشتاور سفت کردن: 1500 نیوتن. مترST40SH: گشتاور ترمز (Nm)=نیروی ترمز/1000 × (Φ B/2-100) ST40SH: 8 واحد پیچ M39، درجه 12.9، گشتاور سفت کردن: 5000 نیوتن. متر

داده های فنی

	ST10SH	ST16SH	ST25SH	ST40SH
حداکثر نیروی ترمز (N)	81000	150000	200000	288000
فاصله (میلی متر)	2	1	1	2
فشار رهاسازی (بار)	130	150	150	190
زمان پاسخ (ها)	0.2	0.2	0.2	0.2
وزن (کیلوگرم)		218	286

جدول ابعاد کلی

مدل	S	T	H	d	M	N	G	L	F	K	Q	A	U	W	V	R
ST10SH	45	45	190	25	95	130	55	300	315	190	45	35	88	48	288	648
ST16SH	65	70	260	32	110	135	65	345	370	205	45	35	88	48	288	600
ST25SH	72	90	302	32	130	150	65	380	400	220	60	50	88	48	288	650
ST40SH	100	100	367	41	168	219	100	522	462	268	119	100	90	50	306	630

توجه: مدل های خاص و ابعاد سازه بدون اطلاع قبلی قابل تغییر هستند.

راه حل های صنعت

ترمزهای بی خطر هیدرولیک-ما به گونه ای طراحی شده اند که در محیط های خشن و با کار{2}}در سراسر جهان، قابلیت های توقف و نگهداری با پیامدهای{{1} بالا را ارائه دهند:

ماشین آلات حمل و نقل مواد و بندر:جرثقیل کانتینری (STS)، جرثقیل دروازه ای، بالابرهای سنگین-و وینچ.

معدن و متالورژی:درایوهای تسمه نقاله، سیم پیچ معدن، بالابرها و درایوهای کوره.

انرژی های تجدیدپذیر:سیستم های انحرافی توربین بادی و ترمز اضطراری روتور اصلی.

نفت و گاز / دریایی:نقشه کشی، وینچ های دریایی، و پارکینگ شفت نیروی محرکه دریایی.

اکوسیستم تضمین کیفیت و اعتماد

به عنوان یک تولید کننده کنترل حرکت صنعتی، فرآیند تولید ما با پروتکل های کیفیت دقیق مطابقت دارد:

تست و اعتبارسنجی:آزمایش 100٪ بار، زمان پاسخ و خستگی فشار قبل از حمل و نقل انجام شده است.

مدارک ارائه شده:گواهینامه‌های آزمایش مواد کامل (MTR)، گزارش‌های آزمایش پویا، و دستورالعمل‌های جامع تعمیر و نگهداری با هر تحویل.

رعایت:دارای گواهینامه ISO 9001:2015، با مدل های سازگار با CE و ATEX{2}}ضد انفجار.

سوالات متداول

س: آیا این ترمزها برای محیط های خشن دریایی یا ساحلی مناسب هستند؟

ج: بله. پوشش‌های اختیاری مقاوم در برابر خوردگی-و درمان‌های حفاظتی ویژه برای محیط‌های خشن خارج از منزل و محیط‌های دریایی موجود است.

س: آیا مدل های CAD را برای ادغام مهندسی ارائه می دهید؟

ج: بله. نقشه های STEP، IGES و DWG ظرف 24 ساعت پس از به اشتراک گذاشتن الزامات فنی شما در دسترس هستند.

س: چه اسنادی در محموله گنجانده شده است؟

A: هر واحد شامل یک گواهی آزمایش کارخانه (گزارش های بار/فشار دینامیک)، گزارش های آزمایش مواد (MTR) و یک کتابچه راهنمای عملیات و تعمیر و نگهداری انگلیسی است.

س: زمان سرب معمولی چقدر است؟

A: 2-3 هفته برای مدل های استاندارد؛ 4 تا 6 هفته برای دسته های سفارشی OEM. شرایط حمل و نقل بین المللی پشتیبانی شده: FOB، CIF، DDP.
