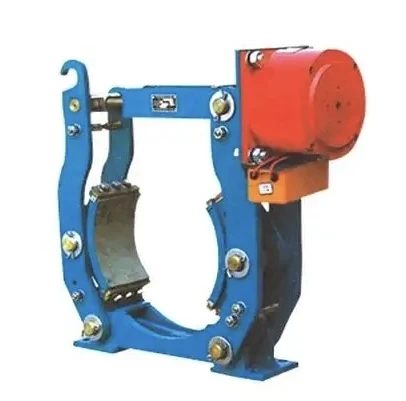

ترمز درام الکترومغناطیسی سری MW(Z) یک راه حل ترمز بی خطر مهندسی شده است که برای کاهش سرعت و ترمز دستی در واحدهای محرک مکانیکی بهینه شده است. این به طور گسترده در صنایع سنگین، از جمله بالابری، حمل و نقل، متالورژی، معدن، ماشین آلات بندری، و مهندسی ساخت و ساز استفاده می شود.
این ترمز با پشتیبانی از هر دو گزینه منبع تغذیه AC و DC، مطابق با استانداردهای صنعتی JB/T 7685-2006 است و از سازگاری با سیستم های درایو صنعتی مدرن در سراسر جهان اطمینان می دهد.
ترمز درام الکترومغناطیسی چگونه کار می کند
حالت بدون انرژی (ایمن-ترمز):هنگامی که برق قطع می شود، فنر اصلی یکپارچه نیروی خود را آزاد می کند و باعث می شود لنت های ترمز چرخ ترمز را محکم ببندند و مکانیسم را فورا قفل کنند.
حالت پر انرژی (آزاد شده):هنگامی که برق اعمال می شود، آهنربای الکتریکی سنگین- میدان مغناطیسی ایجاد می کند و آرمیچر را برای غلبه بر نیروی فنر جذب می کند. این امر لنت های ترمز را از چرخ جدا می کند و به کارکرد نرم تجهیزات اجازه می دهد.
ویژگی های کلیدی
سازگار با محیط زیست-دوستانه و ایمن:به طور انحصاری با لنت‌های ترمز رایگان{0}}آزبست، مطابق با استانداردهای بهداشتی و زیست محیطی جهانی.
ضد-شناور:مجهز به یک دستگاه تنظیم فاصله یکپارچه که لنت های ترمز را تثبیت می کند و از شناور شدن یا کشیدن آنها در برابر چرخ ترمز جلوگیری می کند.
نصب آسان:دارای قلاب یکپارچه برای بلند کردن{0}}وظایف سنگین برای موقعیت یابی سریع و تعمیر و نگهداری راحت در سایت.
شرایط عملیاتی استاندارد
ترمزهای صنعتی ما طوری طراحی شده اند که در محیط های سخت مقاومت کنند. برای شبکه‌های بین‌المللی غیر استاندارد، پیکربندی‌های الکتریکی سفارشی را ارائه می‌کنیم.
دمای محیط: -25 درجه تا +40 درجه
رطوبت نسبی هوا:کمتر یا مساوی 90%
ارتفاع خدمات:کمتر یا مساوی 2000 متر
منبع تغذیه استاندارد:
• نوع مگاوات: AC 380V / 50Hz
• نوع MWZ: DC 220V
• توجه: ولتاژهای بین المللی (به عنوان مثال، 415 ولت، 440 ولت، 460 ولت، 60 هرتز) و پوشش های ضد خوردگی تخصصی برای محیط های دریایی، برفی یا خورنده در صورت درخواست در دسترس هستند.

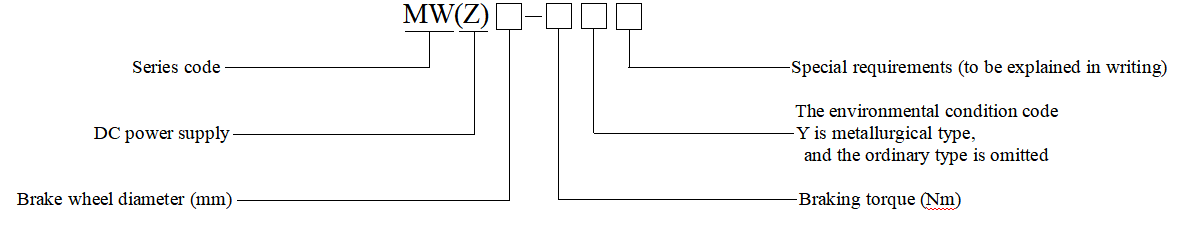

تعیین مدل

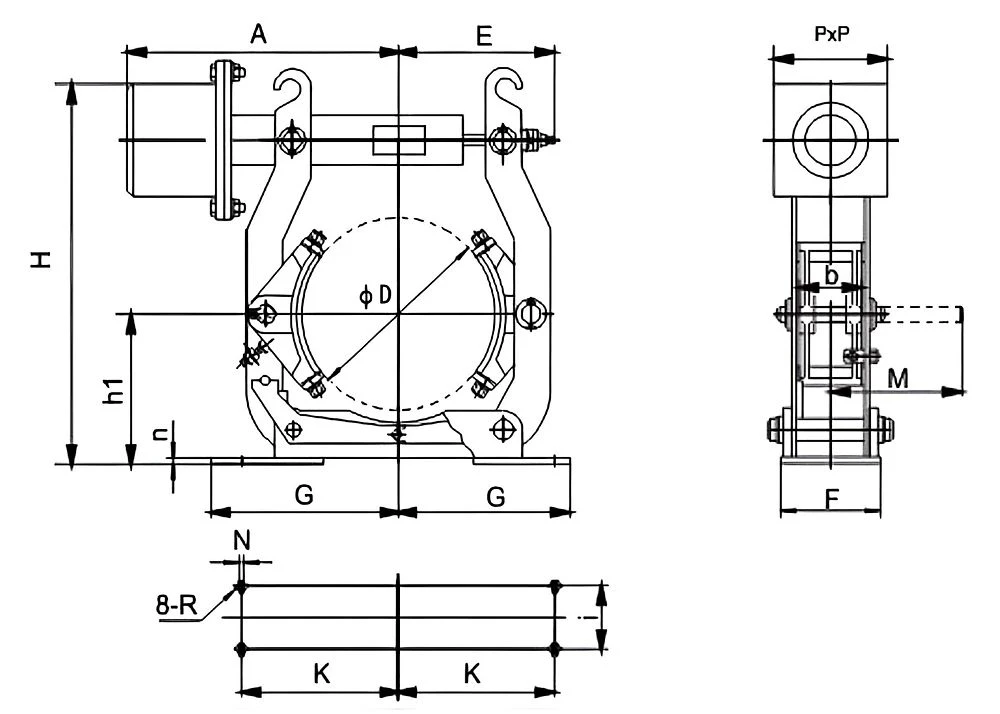

پارامترهای فنی اصلی و ابعاد کلی
واحد: میلی متر
| مدل ترمز | A | b | D | E | F | G | G1 | H | h1 | i | K | M | N | n | P | R |
| MW(Z)160-80 | 240 | 65 | 160 | 165 | 85 | 145 | 65 | 341 | 132 | 55 | 130 | 149 | 5 | 8 | 132 | 7 |
| MW(Z) 200-160 | 270 | 70 | 200 | 210 | 90 | 165 | 75 | 390 | 160 | 55 | 145 | 165 | 6 | 10 | 132 | 7 |
| MW(Z) 250-315 | 330 | 90 | 250 | 246 | 100 | 200 | 100 | 518 | 190 | 65 | 180 | 207 | 10 | 12 | 167 | 9 |
| MW(Z)315-630 | 369 | 110 | 315 | 306 | 115 | 245 | 135 | 626 | 230 | 80 | 220 | 228 | 10 | 14 | 167 | 9 |
| MW(Z)400-1250 | 470 | 140 | 400 | 380 | 160 | 310 | 150 | 764 | 280 | 100 | 270 | 284 | 12 | 14 | 243 | 11 |
| MW(Z)500-2500 | 560 | 180 | 500 | 440 | 180 | 365 | 185 | 895 | 340 | 130 | 325 | 343 | 12 | 21 | 243 | 11 |
| MW(Z)630-5000 | 650 | 225 | 630 | 460 | 220 | 450 | 280 | 1020 | 420 | 170 | 400 | 422 | 15 | 20 | 271 | 13.5 |
| MW(Z) 710-8000 | 775 | 255 | 710 | 535 | 240 | 500 | 300 | 1135 | 470 | 190 | 450 | 447 | 15 | 25 | 350 | 13.5 |
| MW(Z) 800-10000 | 835 | 265 | 800 | 650 | 280 | 570 | 300 | 1315 | 530 | 210 | 520 | 410 | 15 | 28 | 400 | 13.5 |
پارامترهای فنی اصلی
| مدل ترمز | چرخ ترمزقطر(میلی متر) | گشتاور ترمز(N.m) | فاصله عقب نشینی(میلی متر) | مجهز به آهنربای الکتریکی | وزن کل | ||||||
| مدل | نرخ تداوم برق | مکش امتیازی (M) | حداکثر مسافت سفر/برنامه سفر اولیه(میلی متر) | فرکانس عملیاتی(C/h) | جریان (A) | ||||||
| شروع کنید | حفظ کنید | ||||||||||
| MW(Z)160-80 | 160 | 80 | 0.5 | DT-160 | 0-100% | 1000 | 6/3 | 1200 | 2.0 | 0.02 | 17 |
| MW(Z) 200-160 | 200 | 160 | 0.6 | DT-200 | 0-100% | 1000 | 6/3 | 1200 | 2.0 | 0.02 | 30 |
| MW(Z) 250-315 | 250 | 315 | 0.6 | DT-250 | 0-100% | 2800 | 7/3.5 | 1200 | 2.5 | 0.025 | 42 |
| MW(Z)315-630 | 315 | 630 | 0.8 | DT-315 | 0-100% | 2800 | 7/3.5 | 900 | 3 | 0.025 | 90 |
| MW(Z)400-1250 | 400 | 1250 | 0.8 | DT-400 | 0-100% | 5000 | 8/4 | 900 | 3.5 | 0.03 | 158 |
| MW(Z)500-2500 | 500 | 2500 | 1.0 | DT-500 | 0-100% | 8000 | 8/4 | 600 | 6.5 | 0.035 | 204 |
| MW(Z)630-5000 | 630 | 5000 | 1.0 | DT-630 | 0-100% | 10000 | 9/5 | 600 | 8 | 0.06 | 355 |
| MW(Z) 710-8000 | 710 | 8000 | 1.25 | DT-710 | 0-100% | 15000 | 10/6 | 600 | 11 | 0.08 | 403 |
| MW(Z) 800-10000 | 800 | 10000 | 1.25 | DT-800 | 0-100% | 18000 | 11/6 | 600 | 14 | 0.15 | 702 |
برنامه های کاربردی
ترمز درام الکترومغناطیسی MW(Z) به طور گسترده در ماشین آلات صنعتی که نیاز به ترمز و کاهش سرعت قابل اعتماد دارند استفاده می شود. کاربردهای معمولی عبارتند از:
تجهیزات بالابر
جرثقیل سقفی، جرثقیل دروازه ای، بالابر.
سیستم های جابجایی مواد
نوار نقاله، سیستم های انتقال خودکار، آسانسورهای سطلی.
معدن و متالورژی
بالابرهای مین، کارخانه های نورد، تجهیزات پردازش سنگین-.
بندر و ماشین آلات ساختمانی
جرثقیل کانتینری، وینچ، سکوهای بالابر
تضمین کیفیت جهانی و قابلیت های زنجیره تامین
به عنوان یک تولید کننده پیشرو ترمز صنعتی، ما اطمینان می دهیم که خطرات پروژه شما به حداقل می رسد:
ISO 9001:تولید گواهی 2015: 100% کامل-تست دینامیکی بار و کالیبراسیون گشتاور قبل از ارسال؛ 0% تحمل عیب از مواد اولیه تا مونتاژ نهایی.
قابلیت ردیابی کامل:هر واحد MW(Z) با لیزر{0}}با شماره سریال ردیابی منحصربه‌فرد حک می‌شود و با یک گواهی آزمایشی رسمی آسیاب (منطبق با EN 10204 3.1) ارسال می‌شود.
پشتیبانی OEM/ODM:رابط های نصب سفارشی طراحی شده برای جایگزینی یکپارچه سیستم های ترمز قدیمی اروپایی یا آمریکایی (به عنوان مثال، معادل های DIN/EMG) بدون تغییرات ساختاری.
